Sada aktivních bezpečnostních oken pro lasery v oblasti NIR 590x895mm

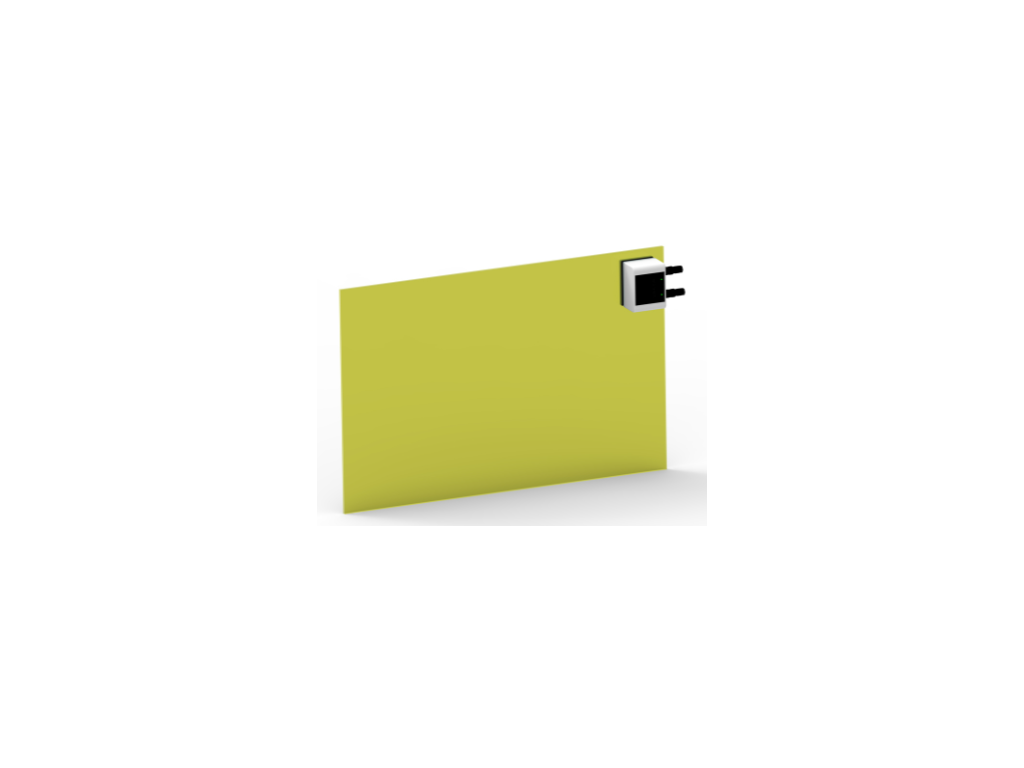

Tato sada aktivního laserového ochranného okénka A0EP1P212001 má efektivní zorné pole o rozměrech 590 × 895 mm a skládá se z vrstveného laserového štítu, senzoru LaserSpy a montážního příslušenství potřebného pro instalaci senzoru.
Popis produktu
Sada aktivního ochranného okénka proti laseru je pro zákazníky z řad výrobců originálního vybavení (OEM) obzvláště zajímavá díky dostupnosti různých velikostí v rámci jedné sady. Skládá se z laserového štítu v sendvičové konstrukci, senzoru LaserSpy a potřebného montážního materiálu pro senzor. Kromě toho je příslušný disk nabízen společně se senzorem a odpovídající adaptérovou deskou. Kompletní sada laserových ochranných oken má certifikaci CE (zkušební třída T1) a je vhodná pro rozsah vlnových délek od 880 do 1100 nm až do hustoty čáry 42 × 10⁹ W/m².
Při instalaci do laserového systému je nutné zajistit, aby okraj laserového ochranného skla byl namontován nebo zakryt tak, aby nepropouštěl světlo. Aktivní laserové bezpečnostní okénko nabízí vyšší bezpečnost při automatickém, bezobslužném provozu vysoce výkonných laserových systémů. Pokud laserové záření dopadne na disk s dostatečným výkonem, je přivedeno na senzor integrovaný v disku. V důsledku toho se laser okamžitě vypne, než může nebezpečné záření uniknout skrz okénko.
Odstranění rámu ještě více usnadňuje integraci, např. do skříně stroje. Díky tomu je poprvé možné integrovat tuto technologii do stávajícího konstrukčního konceptu stroje nebo obráběcího centra.
Specifikace
| Povlak: | Bez povlaku |
|---|---|
| Barva: | Zlatá |
| Materiál filtru: | Plast |
| Technologie filtru: | Absorpční filtr, Aktivní ochrana |
| Tloušťka filtru: | cca. 10mm |
| Vlastnosti: | Aktivní ochrana před laserovým zářením |
| Třída ochrany / Norma: | EN 60825-4 |
| Ochranný rozsah: | Blízké infračervené záření |
| VLT (Přibližně): | 50% |
| Vizuální jas: | Dobrý |
| Rozpoznávání barev: | Dobré |
DIN EN 60825-4
Hraniční hodnoty pro aktivní ochranu
| Zkušební třída T1 | 880-1100 nm |
| d86min | 300 µm |
| A86min | 70 E-9 m² |
| Limit ochranné expozice (PEL) | 42 E9 W/m² |
| Doba spuštění | max 40 ms |
Pasivní ochrana
| Zkušební třída T2 | 815–1100 nm |
| Doba ochrany | 105 s |
| Limit ochranné expozice (PEL) | 40,7 kW/m² |
| Optická hustota (OD) | 815–1100 OD 10+ |
