Sada aktivních bezpečnostních oken pro modré vysoce výkonné lasery 590x895 mm
Sada aktivních bezpečnostních oken pro modré vysoce výkonné lasery

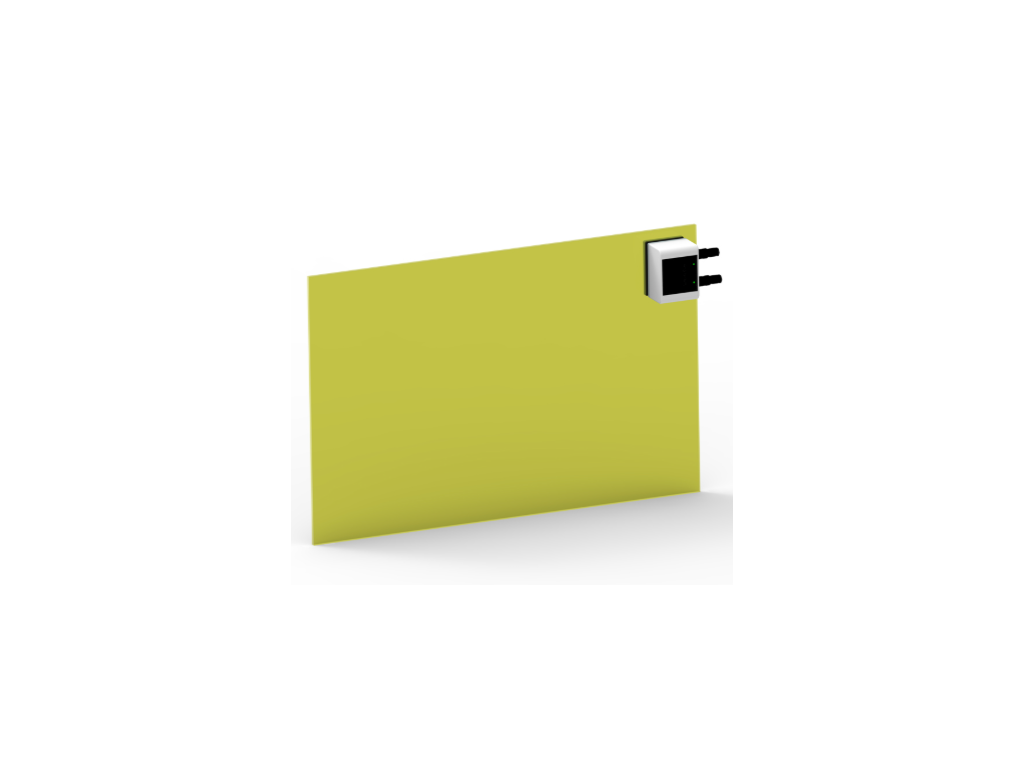

Tato sada aktivního laserového bezpečnostního okénka s číslem výrobku A0EP1P21001 nabízí efektivní zorné pole o rozměrech 590 × 895 mm a sestává ze sendvičové konstrukce tvořené laserovým bezpečnostním okénkem, senzorem LaserSpy a potřebným montážním materiálem pro senzor. Toto aktivní okénko je vhodné pro aktivní ochranu před vysoce výkonným modrým laserem. Modré vysokovýkonné lasery si získávají na popularitě díky své vhodnosti pro laserové zpracování materiálů jako zlato, měď a bronz, např. v aditivní výrobě, při výrobě baterií a ve výrobě výkonové elektroniky.
Popis produktu
Sada aktivního laserového bezpečnostního okénka je pro zákazníky z řad OEM obzvláště zajímavá díky dostupnosti různých velikostí v rámci jedné sady. Skládá se z laserového bezpečnostního okénka v sendvičové konstrukci, senzoru LaserSpy a potřebného montážního materiálu pro senzor. Příslušné okénko se nabízí také společně se senzorem a vhodnou adaptérovou deskou. Kompletní sada laserového bezpečnostního okénka má certifikaci CE (testovací třída T1) a je vhodná pro rozsah vlnových délek od 425 do 465 nm až do hustoty výkonu 707 × 10⁶ W/m².
Při instalaci do laserového systému je nutné zajistit, aby okraj laserového bezpečnostního okénka byl namontován nebo zakryt tak, aby nepropouštěl světlo. Aktivní laserové bezpečnostní okénko nabízí vyšší bezpečnost při automatickém, bezobslužném provozu vysoce výkonných laserových systémů. Pokud laserové záření dopadne na sklo s dostatečným výkonem, je přivedeno na senzor integrovaný v okénku. Ten okamžitě vypne laser, než může nebezpečné záření uniknout skrz okénko.
Odstranění rámu ještě více usnadňuje integraci, např. do krytu stroje. Díky tomu je poprvé možné integrovat tuto technologii do stávajícího konstrukčního konceptu stroje nebo obráběcího centra.
Specifikace
| Povlak: | Bez povlaku |
|---|---|
| Barva: | Zlatá |
| Materiál filtru: | Plast |
| Technologie filtru: | Absorpční filtr |
| Tloušťka filtru: | cca. 10mm |
| Vlastnosti: | Aktivní ochrana před laserem, ochrana před modrými vysoce výkonnými lasery |
| Třída ochrany / Norma: | EN 60825-4 |
| VLT (Přibližně): | 50% |
| Vizuální jas: | Dobrý |
| Rozpoznávání barev: | Dobré |
DIN EN 60825-4
Hraniční hodnoty pro aktivní ochranu
| Zkušební třída T1 | 425-465 nm |
| d86min | 1,9 mm |
| A86min | 2,83 x 10-6 m² |
| Limit ochranné expozice (PEL) | 707 x 106 W/m² |
| Doba spuštění | max 40 ms |
Pasivní ochrana
| Zkušební třída T2 | 200-470 nm |
| Doba ochrany | 105 s |
| Limit ochranné expozice (PEL) | 40,7 kW/m² |
| Optická hustota (OD) | 200-470 OD 10+ |
